本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油带发交流接触器组电气安装箱的能力： 1、节省的分发用电。 2、方便快捷对电源线路的开关运行。 3、有较高的应急防范等级保护，能精确性的体现 电路板的导通环境。

项目名称：656KW汽油并网发减速汽轮电机组单机配电箱主要元件明细清单
电气安装箱主要部件菜单
号码	分类	机型型号	工作单位	数量统计	制造商
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发电装置马达组把控器	HGM6110	只	1	众智
3	带发调速电机转动速度操控器	C2002	只	1	孚创
4	电流交流电源模组	DC24V	只	1	众智
5	大型中心继电子元件	HH54P    DC24V	只	2	正泰
6	小形上面继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

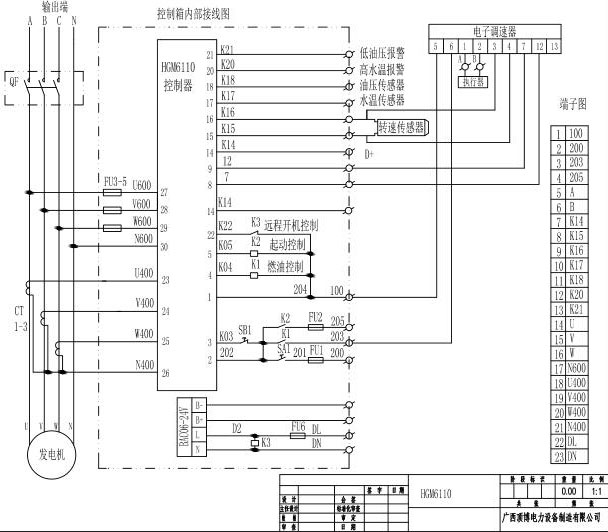

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.u5-go.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
